机械设备电源供电系统TN、IT、TT 、TN-C、TN-S和TN-C-S怎么选择？

首先先了解这些供电系统中各个字母的含义：

第一个字母含义：

T：一点接地

I：所有带电部分与地绝缘，或一点经阻抗接地

第二字母表示装饰的外露可导电部分对地关系

T：外露可导电部分对地直接电气连接，与电力系统的任何接地点无关

N：外露可导电部分与电力系统的接地点直接电气连接（在交流系统中，接地点通常就是中性点）如果后面还有字母，这个字母表示中性线和保护线的组合

S:中性线和保护线是分开的

C: 中性线和保护线是合一的（PEN线）

IT系统

系统的带电部分不直接与大地相连，电气外漏导体接地

电源中性点是对地绝缘的或经高阻抗接地，而用电设备的金属外壳直接接地。即：过去称三相三线制供电系统的保护接地。

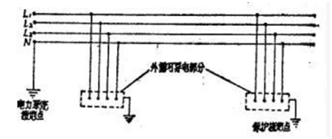

TT系统

电源中性点直接接地；用电设备的金属外壳亦直接接地，且与电源中性点的接地无关。即过去的三相四线制供电系统中的保护接地。

TN系统

在变压器或发电机中性点直接接地的三相四线低压电网中，将正常运行时不带电的用电设备的金属外壳经公共的保护线与电源的中性点直接电气连接。即过去的三相四线制供电系统中的保护接零。

系统的电源中性点直接接地，并有中性线引出。按其保护线形式分为TN-C/TN-S/TN-C-S

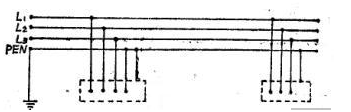

TN-C系统

该系统的中性线和保护线是合一的，该线又称为保护中性线PEN线。它的优点是节省了一条导线，缺点是三相负载不平衡或保护中性线断开时会使所有用电设备的金属外壳都带上危险电压。

TN-S 系统

整个系统的中线和接地线是分开的

系统就是三相五线制，该系统的N线和PE线是分开的，从变压器起就用五线供电。它的优点是PE线在正常情况下没有电流通过，因此不会对接在线上的其他设备产生电磁干扰。此外，由于N线与PE线分开， N线断开也不会影响PE的保护作用

TN-C-S系统

整个系统有一部分的接地线与中线是连接的

三相四线与三相五线混合系统，该系统从变压器到用户配电箱式四线制，中性线和保护地线是合一的；从配电箱到用户中性线和保护地线是分开的，所以它兼有TN-C和TN-S系统的特点，常用于配电系统末端环境较差或有对电磁抗干扰要求较严的场所。
